TEAC AP-701

Teac AP-701:

Etapa de potencia estéreo

Etapa de potencia estéreo dual mono con estructura interna totalmente balanceada y dos módulos amplificadores de potencia Hypex Electronics Ncore hechos a medida.

El dinamismo ilimitado del sonido despierta los instintos fundamentales

El AP-701 fusiona todos los elementos deseados en un amplificador de potencia de alto nivel, creando un nuevo estándar.

Los transformadores de fuente de alimentación de núcleo toroidal de alta capacidad independientes izquierda / derecha, los amplificadores de búfer de componentes discretos y dos módulos Ncore proporcionan una estructura dual mono completa desde la entrada hasta la salida. Además, la etapa de entrada de cada canal tiene un diseño totalmente balanceado, por lo que el dinamismo de las señales de entrada se amplifica tal cual, maximizando el rendimiento innato de los altavoces.

El recinto se compone principalmente de una placa de metal pesado de 3 mm de espesor, pero tiene una estructura flexible para controlar la vibración. Al incorporar juntas con funciones de suspensión, la frecuencia de vibración de todo el dispositivo se controla para reproducir un sonido abierto y vibrante.

El dinamismo ilimitado del sonido despierta los instintos fundamentales

El diseño dual mono completo incluye fuente de alimentación

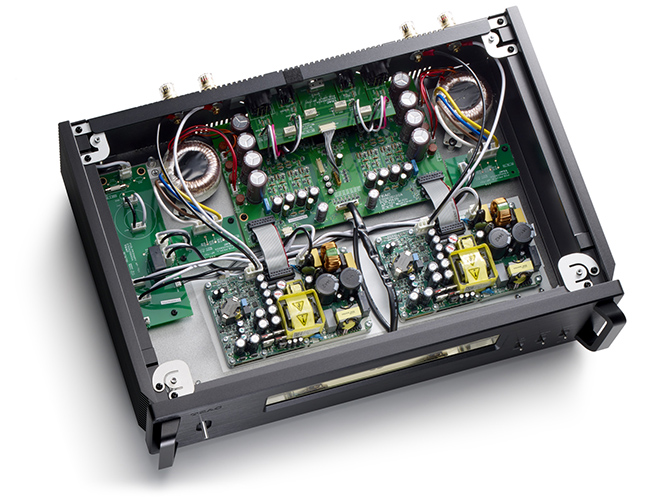

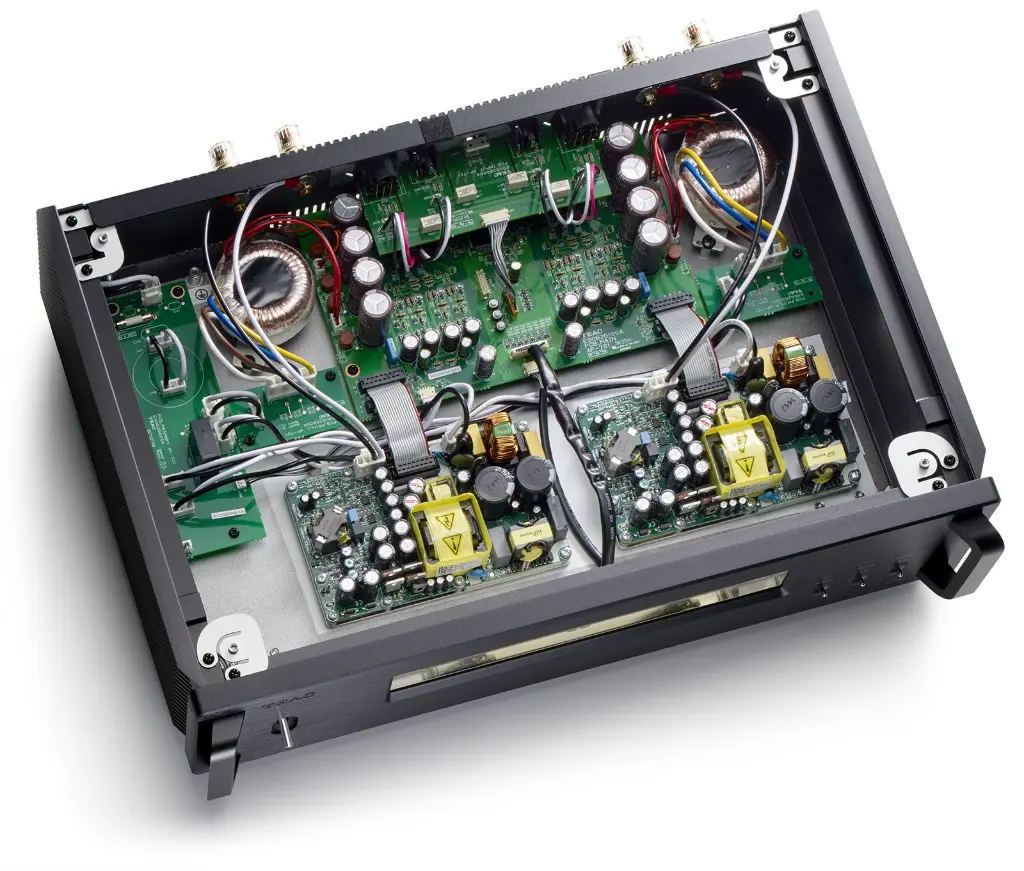

Con dos transformadores de fuente de alimentación de núcleo toroidal y dos módulos Ncore, la circuitería extravagante tiene una estructura dual mono completa desde la entrada hasta la salida. Una estructura dual mono, en la que los canales son completamente mono, evita la interferencia entre las señales izquierda y derecha y logra una separación de canales sobresaliente. Esto permite una reproducción de audio rica que proporciona un escenario de sonido más grande y un sonido más tridimensional.

De alto rendimiento, con un máximo práctico de 260W + 260 W a 4Ω / 170W + 170W a 8Ω

Los módulos amplificadores de potencia Hypex Ncore ofrecen alta eficiencia y alta calidad de audio. Estos dos módulos amplificadores, que fueron afinados y diseñados específicamente para TEAC, controlan los altavoces sin perder nada de la expresión musical original, desde el delicado pianissimo hasta el potente fortissimo.

Control de vibraciones de estructura flexible

Los paneles frontal, lateral y trasero están asegurados con chapa pesada de 3 mm de espesor como material principal. Luego, las juntas que proporcionan suspensión se utilizan en las uniones de los paneles frontal, lateral, trasero y superior. Esta carcasa con una estructura flexible controla la vibración de todo el dispositivo para permitir una reproducción de sonido abierta y vibrante.

Diseño sin ventilador logrado con un sistema de ventilación eficaz

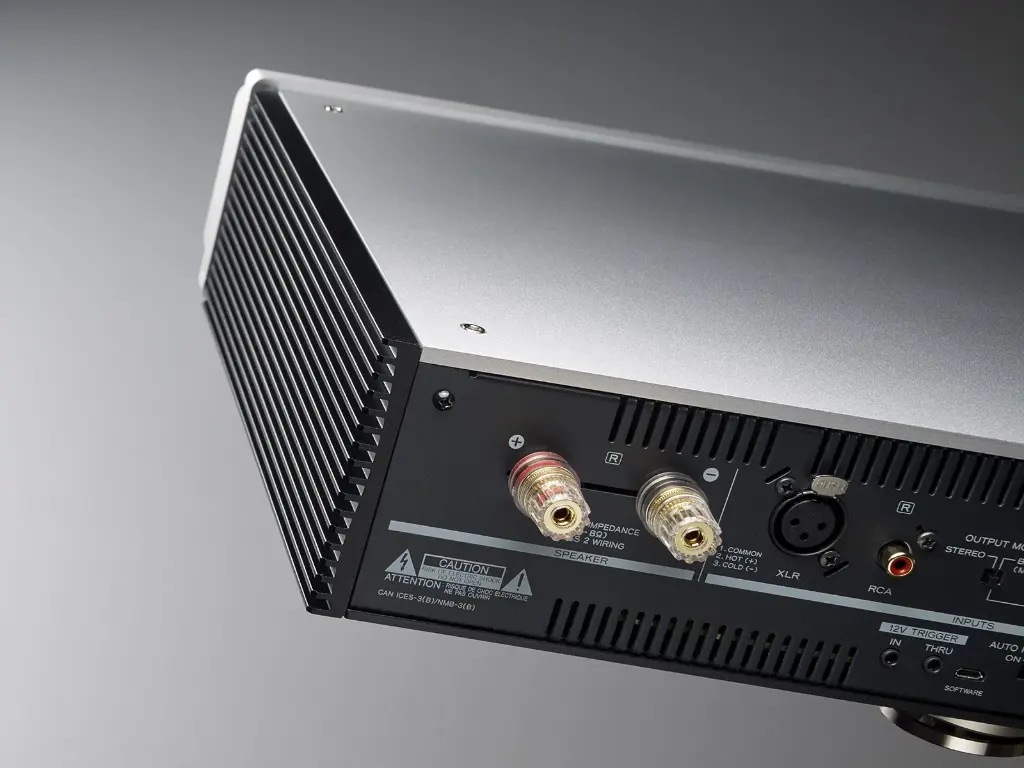

A pesar del alto rendimiento de este amplificador de potencia, se ha realizado un diseño sin ventilador con la ubicación de la placa de circuito calculada para el flujo de aire y la disposición precisa de las entradas y salidas de aire. La dispersión de calor aumenta al conectar los módulos amplificadores directamente al panel inferior. Junto con la estructura de aletas de los paneles laterales, esto reduce de manera fiable el calor interno.

Diseño extenso para control de vibraciones

Una estructura flotante mantiene los transformadores, que pueden causar vibraciones fácilmente, separados del panel inferior. La forma de las aletas del panel lateral, que proporcionan dispersión del calor, se ha ajustado para eliminar la vibración.

Con el fin de suprimir las vibraciones que afectan la calidad del audio por completo, los pies de punta original de TEAC que utilizan un nuevo mecanismo se unen al panel inferior con la tolerancia adecuada, mientras que se minimiza una cantidad de tornillos que fijan las placas de circuito al chasis.

Numerosas funciones para la calidad del audio

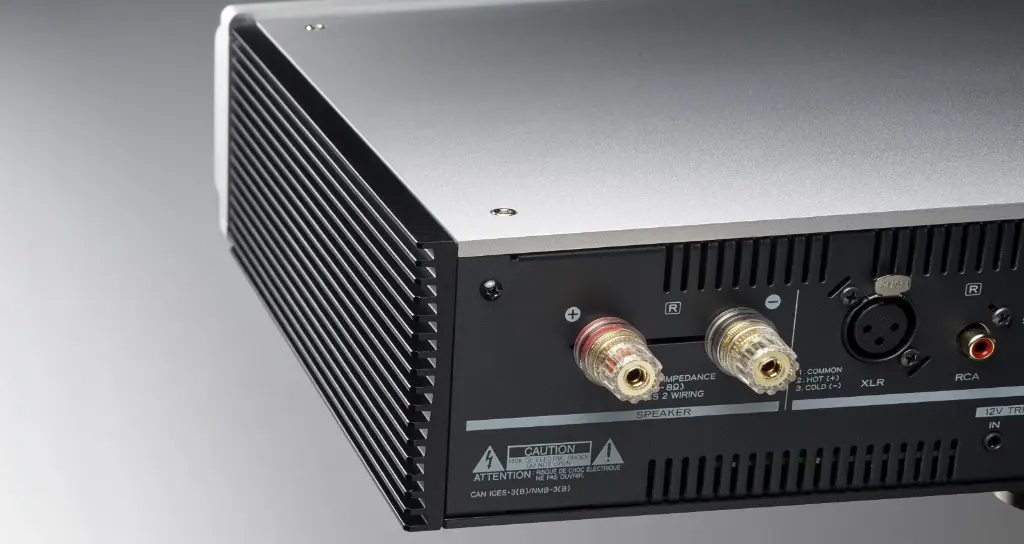

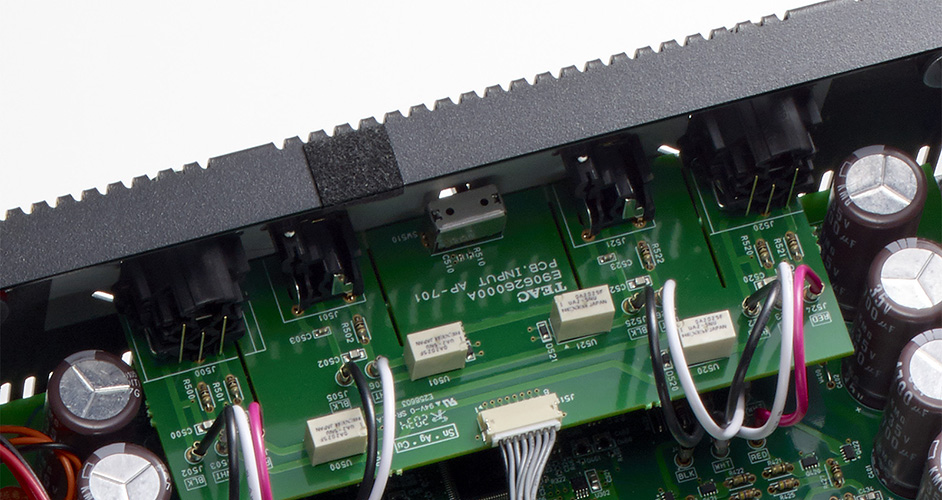

La durabilidad de los circuitos de entrada se garantiza mediante la inclusión de ranuras entre cada conector. Además, se utiliza cableado directo sin conectores desde los circuitos de entrada para enviar señales de entrada a los circuitos de búfer discretos sin perder su claridad.

El cuerpo de bajo perfil crea un nuevo potencial en los espacios habitables

Una reducción de la altura, así como la profundidad del chasis, permite una mayor libertad de ubicación. Ya sea en la sala de estar o en el lugar de trabajo, puede usarlos para manejar sus altavoces favoritos como desee.

Otras funciones

• Entrada de disparador para sincronización de energía con otros dispositivos
• Medidores de vúmetros VU grandes
• Conmutación del atenuador del medidor
• Conmutación de ganancia del medidor
• Conmutación estéreo / biamplificado

Características de un vistazo

• Dos módulos de potencia Ncore fabricados por Hypex Electronics BV y sintonizados especialmente para este modelo
• Alto rendimiento con un máximo práctico de 260W + 260W (4Ω) / 170W + 170W (8Ω)
• Diseño dual mono en todo el diseño interno
• Amplificación de señal limpia realizada con un diseño completamente balanceado en la etapa de entrada
• Dos transformadores de fuente de alimentación de núcleo toroidal de alta capacidad independientes, izquierdo/derecho
• Amplificadores de búfer discretos utilizados en la etapa de entrada
• Tres patas de apoyo que son fáciles de instalar (números de patente 4075477 y 3778108)

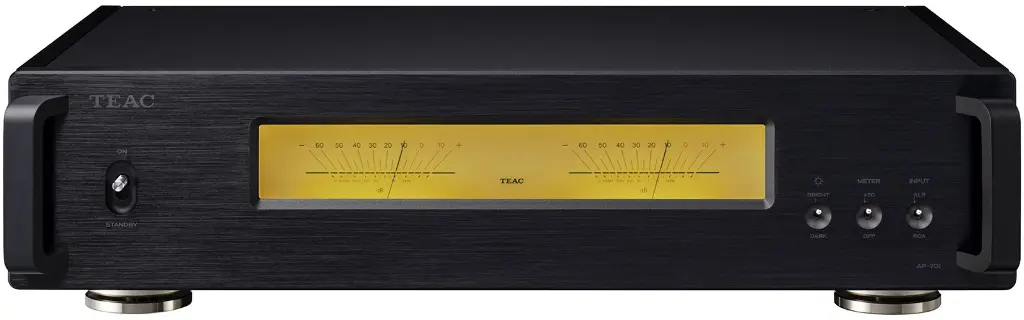

• Dos medidores vúmetros VU vinculados que muestran el pulso musical, con cuatro niveles de atenuación y dos configuraciones de sensibilidad
• Diseño sin ventilador para minimizar el ruido

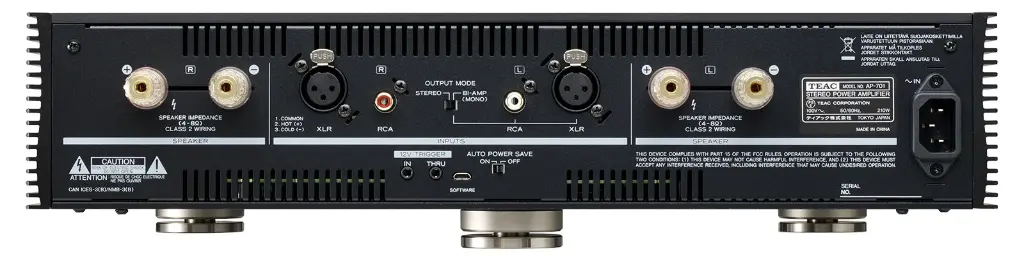

• Trigger de 12 V de entrada y salida para sincronización de energía
